掃描一張標注地點與編號的二維碼，平板上即刻透視出地下各種管道的分布與走向，且與實際方位完全一致，點擊實時監測，管網的液位、瞬時流量等數據立馬被調取。

眼前的這一幕，并非發生在某個AR體驗館或科技公司，而是在嘉興市聯合污水處理有限責任公司的調度中心大廳，由技術人員給記者演示嘉興市智慧污水管理平臺的其中一項MR巡檢運維移動應用系統。

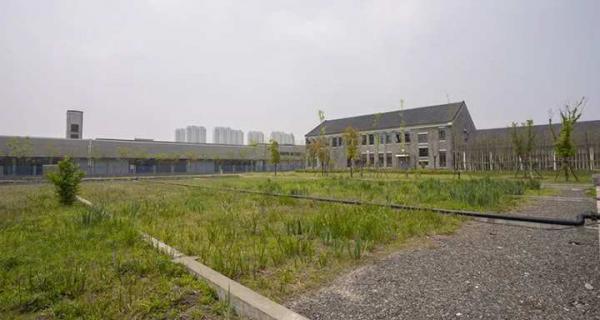

4月13日，記者前往位于南湖區錦帶河路的嘉興市聯合污水處理有限責任公司，見識了全市污水系統“一張網規劃、一盤棋建設、一體化管理”思路下誕生的嘉興市智慧污水管理平臺。

該項目由嘉源集團牽頭、聯合污水處理公司負責建設，現已進入最后的數據接入和應用調試階段，即將成為嘉興市污水治理系統的“智慧大腦”。

排水24區塊

發揮“網格化”管理優勢

在平臺搭建前期，項目方統籌規劃城市排水整體布局，將全市市域排水體系涉及的運行監控全部納入系統平臺中，包括污水處理廠、泵站、管網、積水點、河道、雨量監測點等，全面掌握各排水設施的運行數據，為智慧平臺的調度指揮提供基礎的支撐服務。

為了提升管網的精細化管理水平，智慧平臺將市本級8個泵站的收集區域劃分為24區塊，布局設點，包括液位監測點、雨量監測點和水質監測點，用液位計、雨量計、流量計、水質分析儀等智能感知設備獲取實時數據，實現污水管網的“網格化”管理。

嘉興市聯合污水處理有限責任公司運行管理部經理徐亢告訴記者

類似于街道社區的網格化管理，能夠提升城市管理的效率，降低城市管理的成本，污水管網‘網格化’的優勢同樣是高效和精準。

例如，所有污水井都安裝了測量污水高度的液位計，若在排水量相近的網格片區，有一處液位計監測的污水水位與別處差距較大，則該處管網可能存在淤積堵塞情況，立刻就可以派人前去疏通清淤，這就大大節省了管線排查的時間和成本。

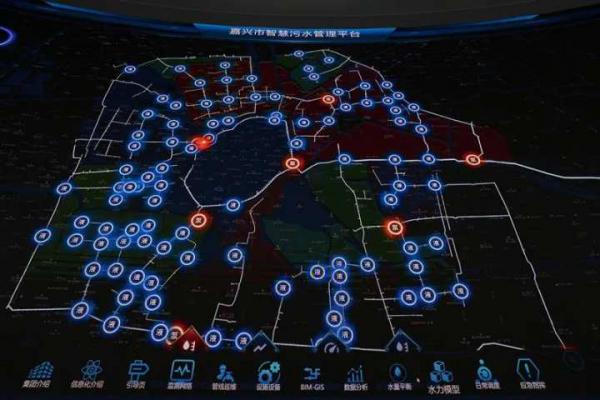

▲區域示意網格

大數據“把脈”

給污水管網做“體檢”

據悉，污水管網智慧平臺正在積極對接給水、排水、氣象、水利等相關部門，爭取盡快完成多部門的數據接入和數據融合工作，以便在平臺運行中做到合理預判、科學調度，以“大融合”實現“水智慧”。

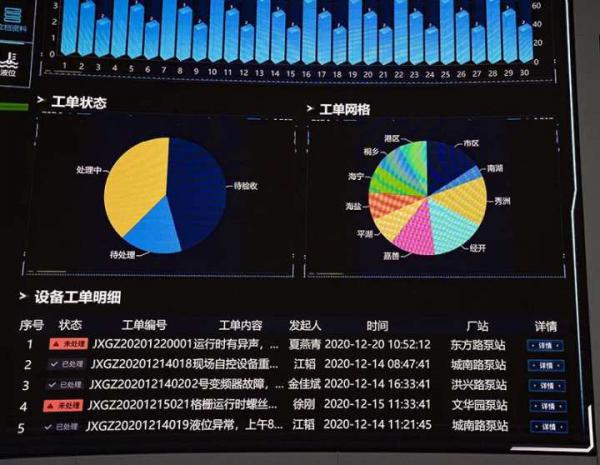

▲數字工單派遣

平臺可以通過數據分析，對地下污水管網進行健康診斷：對接自來水公司的給水數據，掌握網格區域內的供水量，和管網內監測到的排水量進行差值分析，若比值在合理范圍內，則管網質量“體檢”過關。

徐亢進一步解釋到：

供水量和排水量的差值是具有穩定性的，供水量應當稍大于排水量，供排差值過高過低都不正常。如果排水量遠大于供水量，說明雨水、河道水過多地滲漏進了管網；如果排水量遠小于供水量，說明管道內有污水向外滲漏、偷排，出現這兩種情況，污水管網都需要修繕。

依靠網格化管理，加上數據融合、分析，智慧平臺即能實現對污水管網的精準三步走——鎖定區域、風險評估、精準施策。

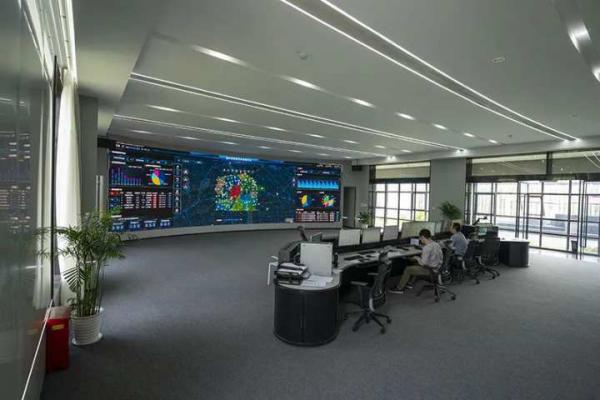

▲污水治理平臺中控室

“BIM +MR”系統

實現巡檢運維“可視化”

為了更直觀地呈現該項目的“智慧”特色，設計單位的技術人員向記者演示了嘉興污水管網智慧平臺采用的兩項“黑科技”——BIM數字資產管理技術及MR巡檢運維系統?！翱梢暬奔催@兩項先進技術最直接的優勢。

▲BIM數字資產管理技術視頻

智慧平臺目前已經建成嘉興市區二環內污水BIM數字資產管理系統，通過這一建筑信息模型技術，檢修人員能夠很快獲取污水處理廠、泵站、管網等設施設備的相關信息。

運檢人員只需手持一臺移動設備，掃描二維碼或直接GPS定位，便能進入泵站、井蓋等具體地點，所有設施設備以三維圖形立體呈現，甚至連“地下隱藏”的水泵，都能點擊“開挖“鍵，檢查其運行狀態。

MR這項先進的混合現實技術，則被很巧妙地運用在智慧平臺的巡檢運維系統中，因為它所制造的虛擬景象可以與現實中物體的尺度和方位保持一致。

▲MR巡檢運維移動應用視頻

例如，某位剛上崗的檢修工人，對污水管網的分布情況一無所知，需要花費大量時間、耗費頗多精力，下井查看后熟悉管網布局，而MR巡維系統能幫助檢修工人“透視”地下管網，不同功能的管網具有不同顏色，清晰易識別。

最重要的是，虛擬景象呈現的管網走向、方位、長度都與實地無二，這便大大提升了污水管網巡檢運維的效率。

建設單位表示，在今年6月底前完成市本級智慧污水管理平臺的建設任務，十四五期間按市本級標準推進至其他各縣（市）、區，整合接入將編織成全市域一張智慧水網，助力禾城人的高品質生活。

讀嘉新聞記者 / 趙倩

通訊員 / 徐亢

攝影記者 / 黃智翀

部分內容綜合嘉興水務集團

編輯 / 木子
